LED视频处理器安装发送卡操作说明,英文图文介绍
按顺序执行这些步骤,将很容易安装视频处理器的发送卡。
步骤1

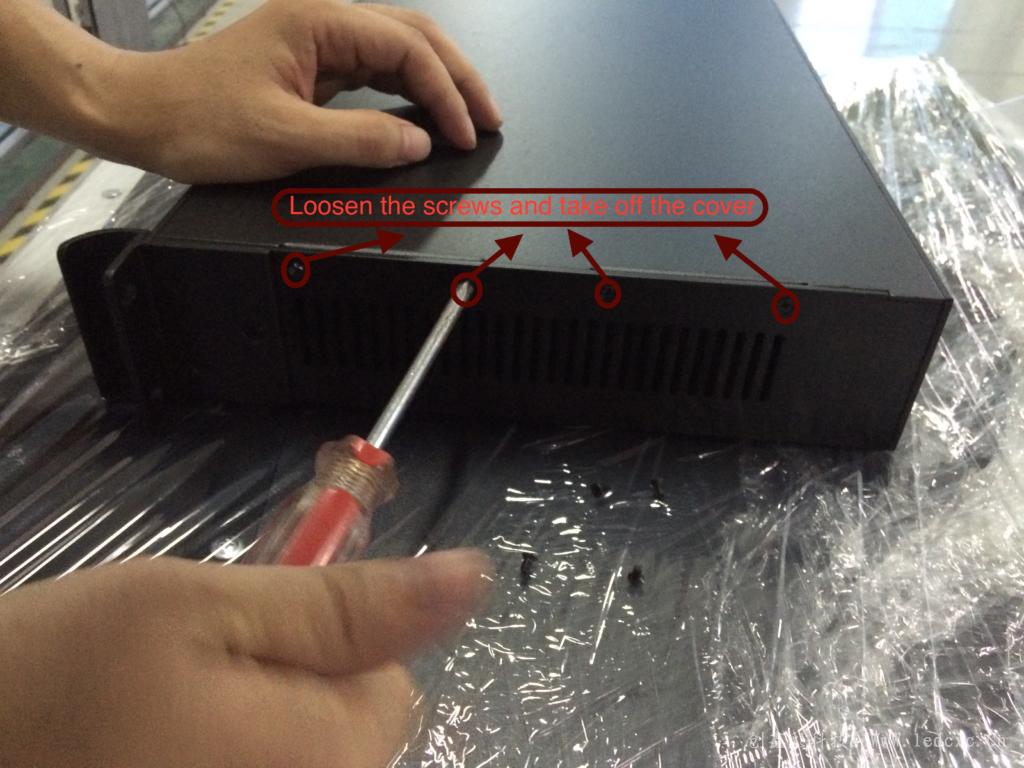

将视频处理器放在正确的位置。然后你可以看到盖子的螺丝。拧下它们即可取下视频处理器的盖子。
第2步

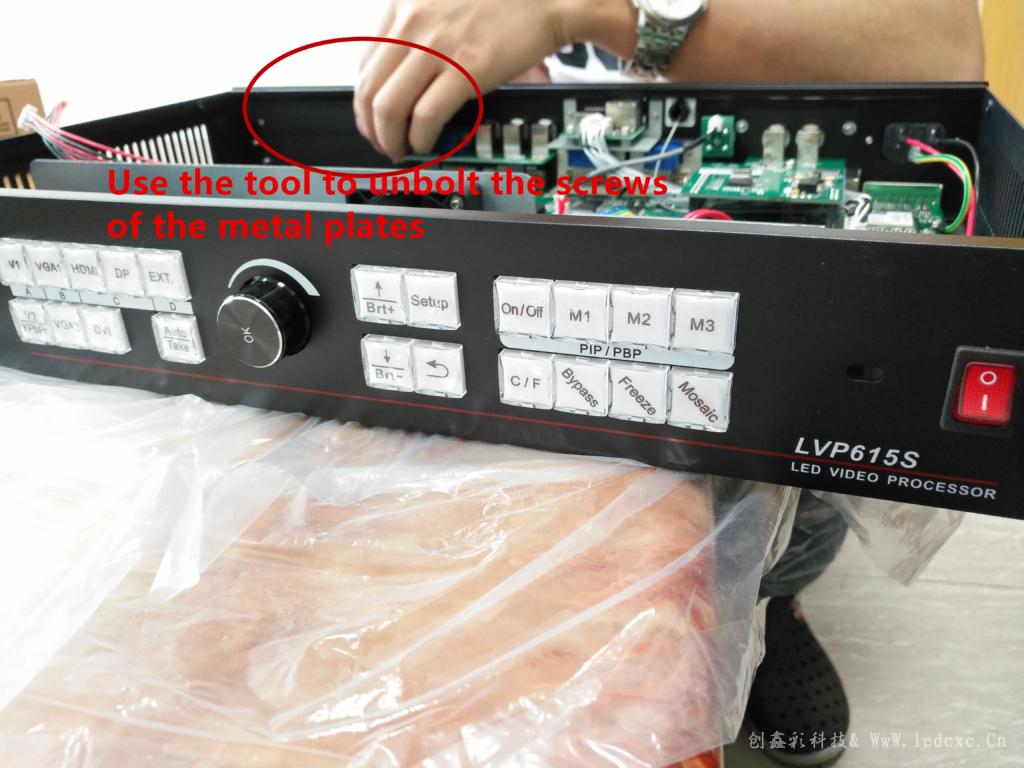

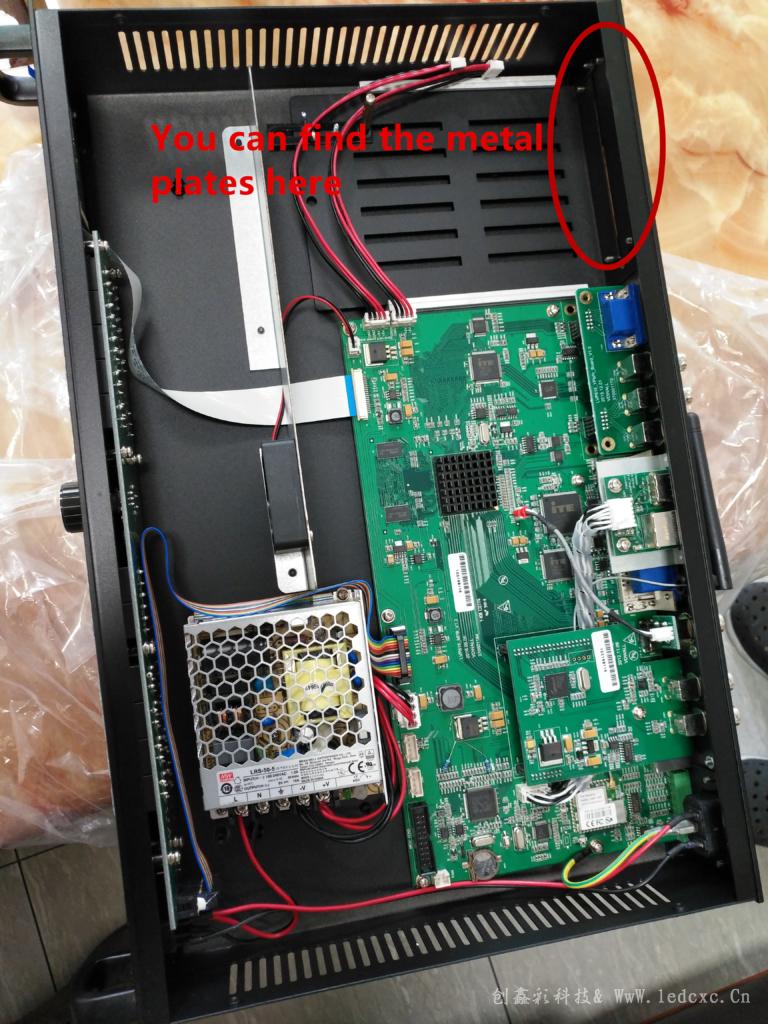

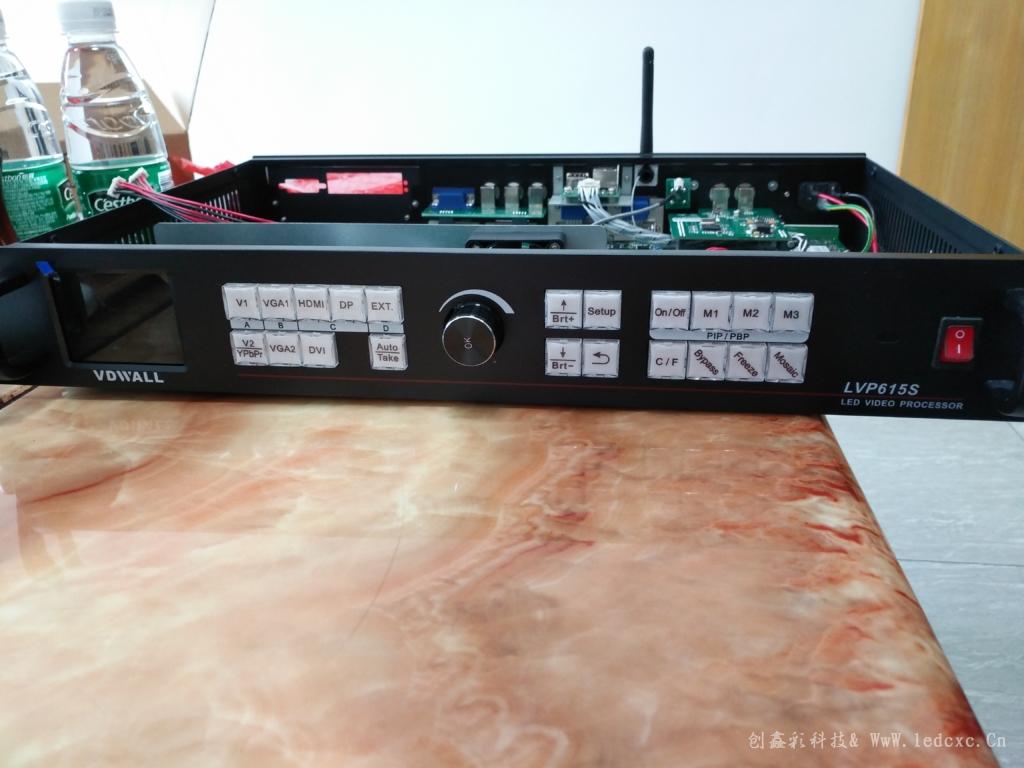

取下盖子后,您可以看到内部是什么。现在请转到图片上的金属板。松开金属板的螺钉。
第3步

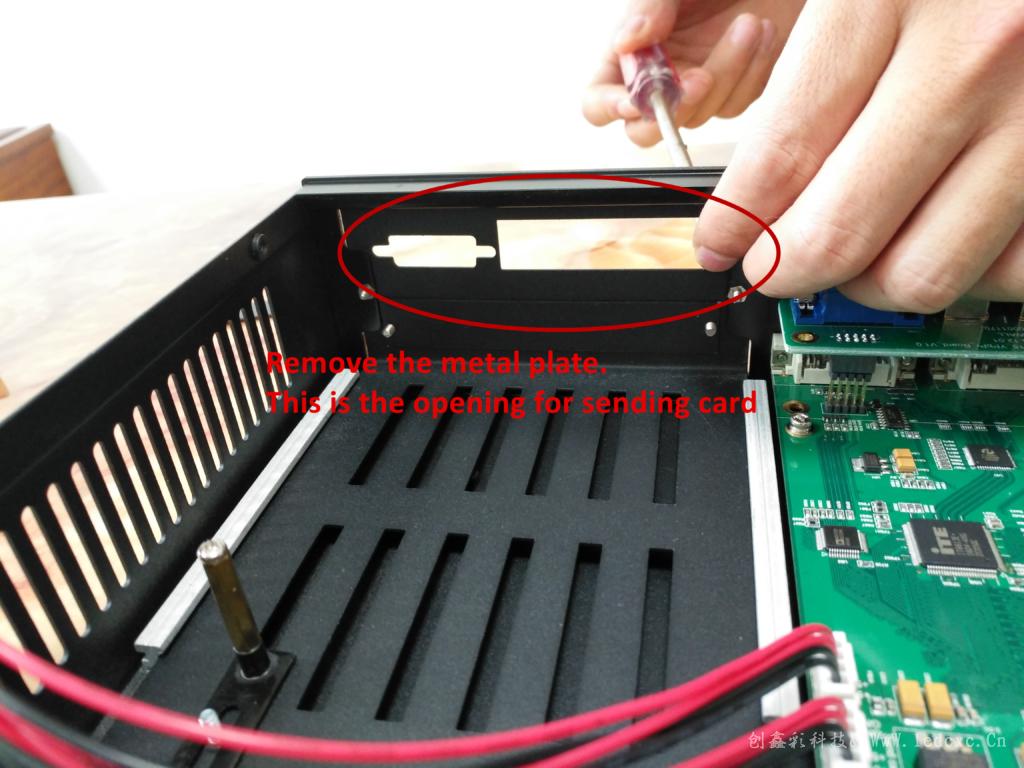

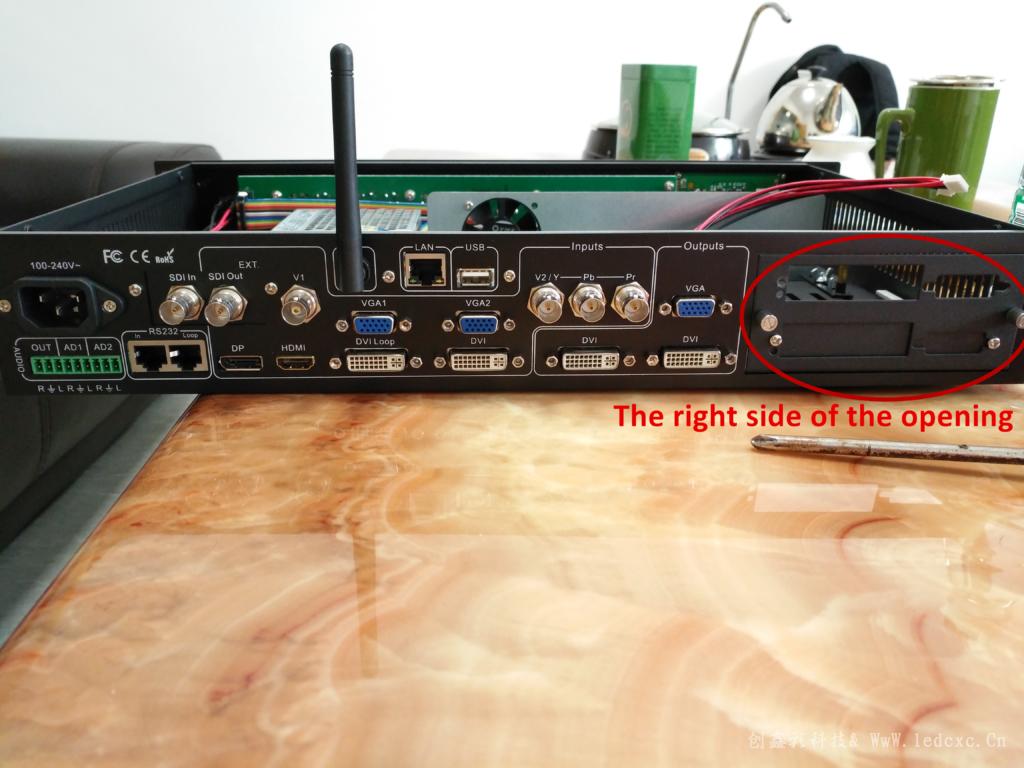

取下金属板后,即可看到开口。此开口用于安装视频处理器的发送卡。
第4步

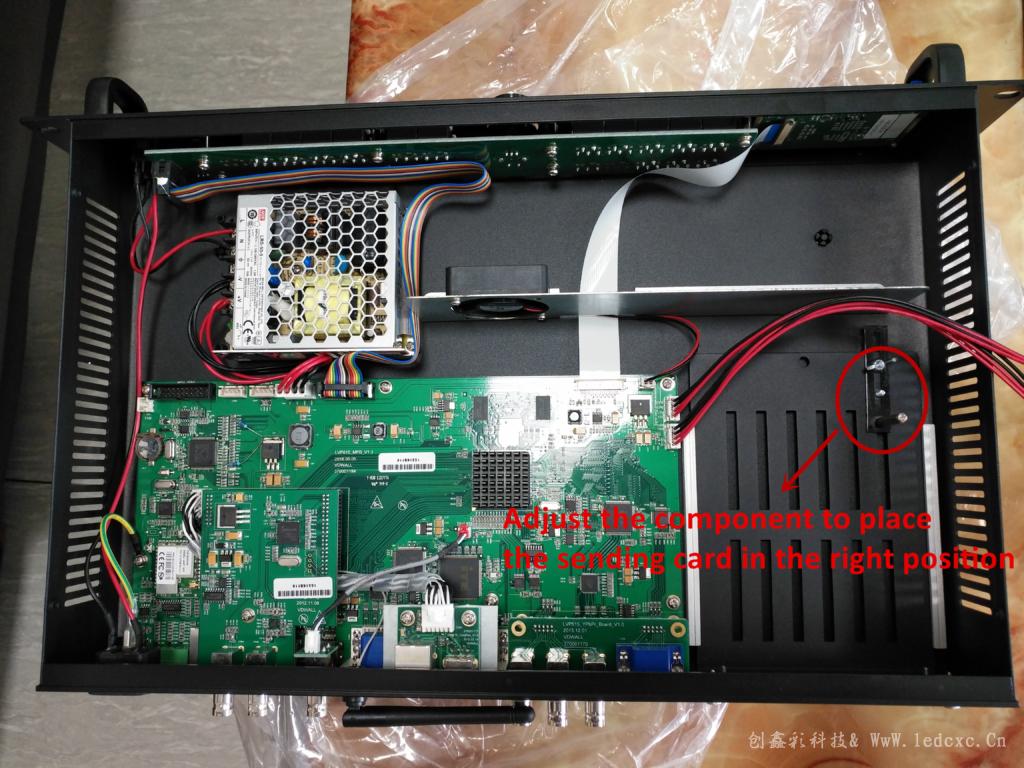

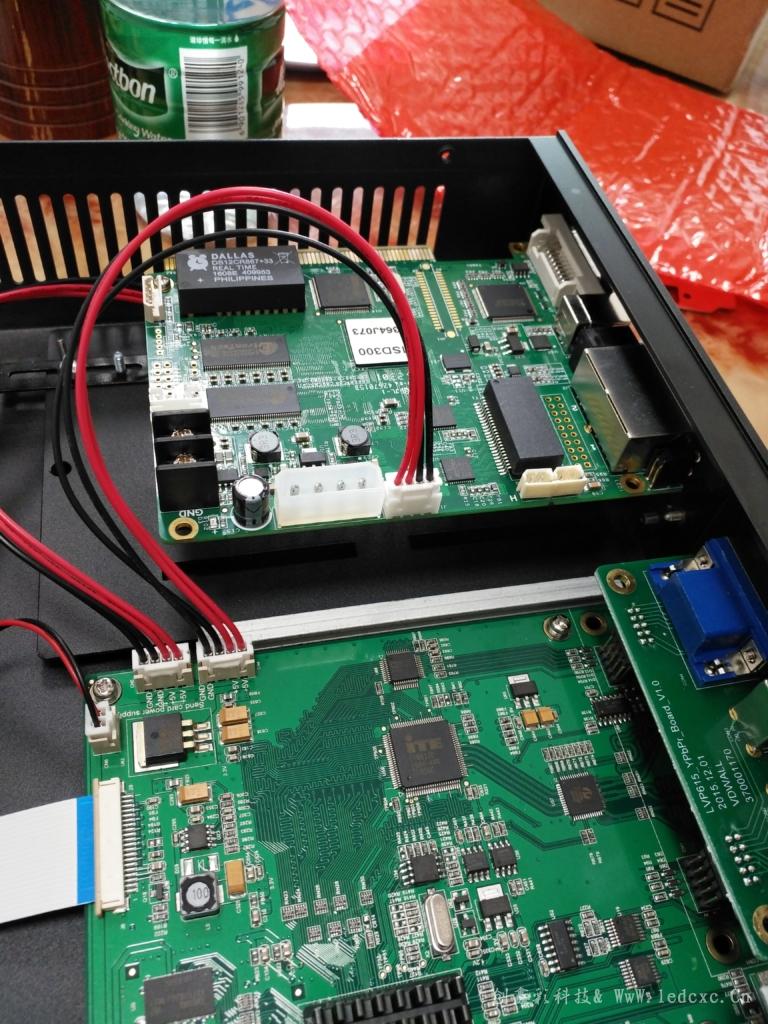

放入发送卡。调整组件并将发送卡放在正确的位置。

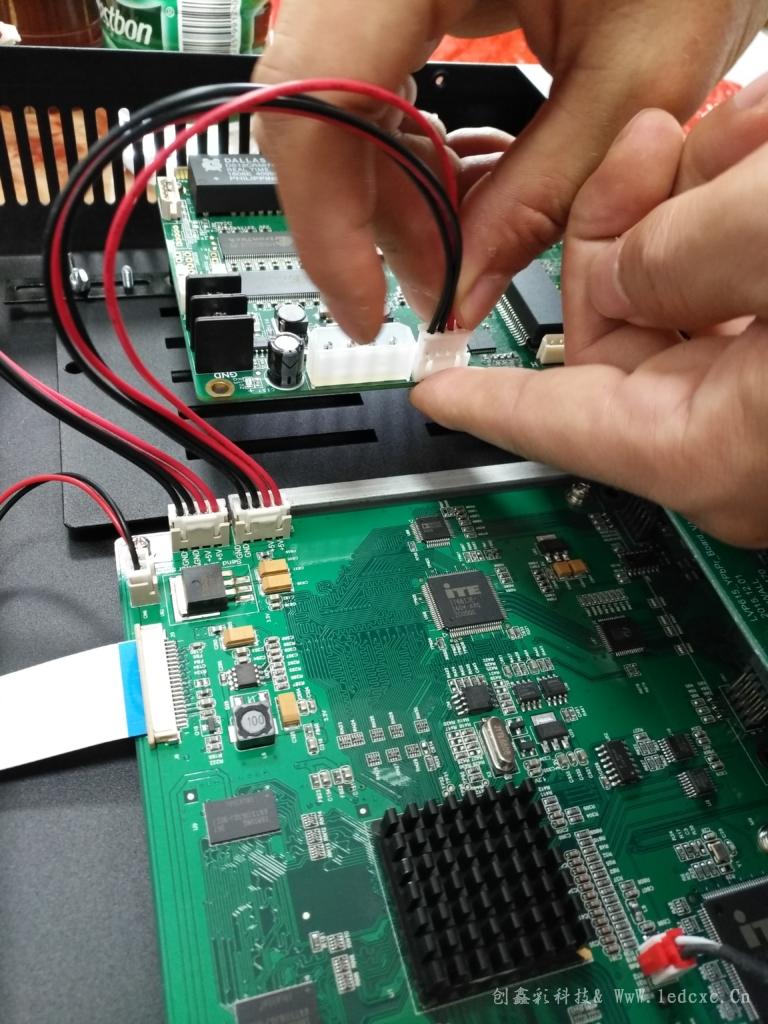

然后,在视频处理器和发送卡之间插入连接线。
请按照图片,确保电线连接器在适当的位置。
第5步

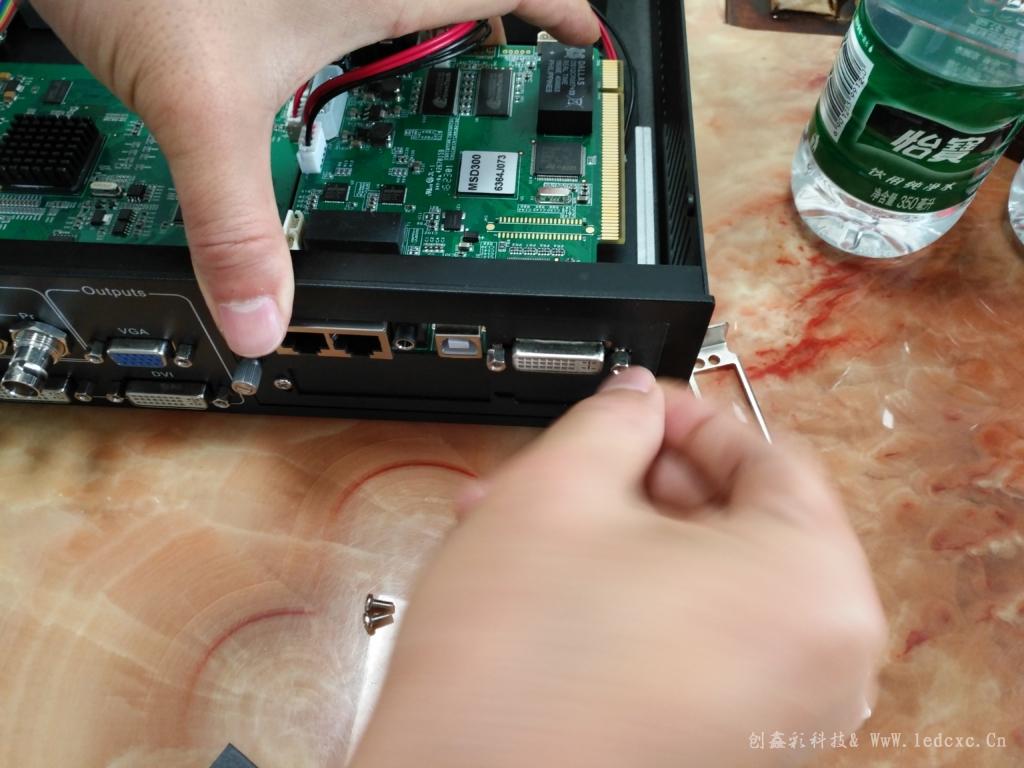

现在即将结束安装。在此步骤中,只需拧紧螺钉即可固定发送卡。

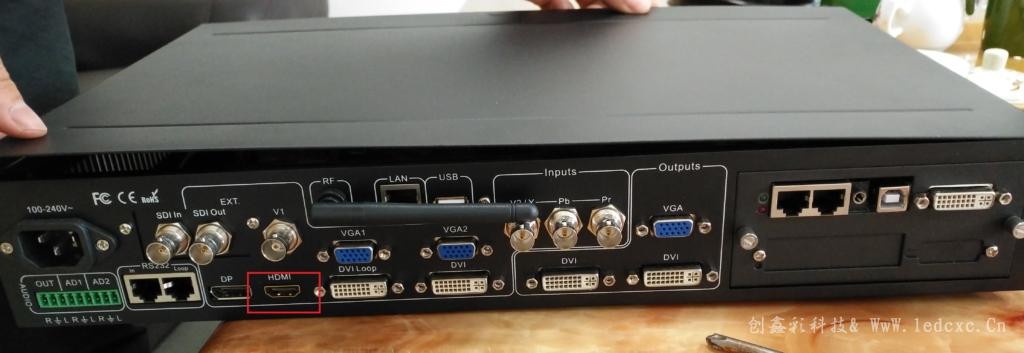

做得好!发送卡位于视频处理器的适当位置。这就是完成后的样子。
