第二章 在观看了led大屏的维护和维修后，都能动手维修它！

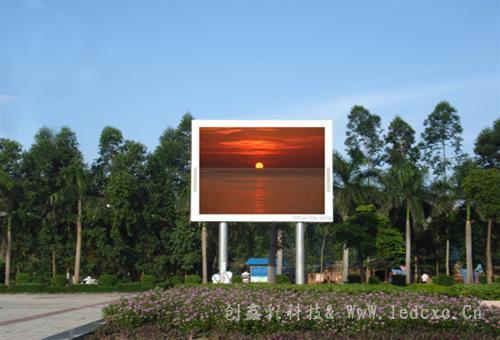

走在大街上，led户外大屏幕展示随处可见，色彩饱满，单一色彩随处可见。led户外大屏幕展示不仅提高了城市的形象，而且丰富了人们的文化生活。在这方面，可以看出，主导产业发展得如此之快。在享受led展示带来的视觉盛宴和经济效益的同时，我们也应该更多地了解led展示的关注点，以便led展示能够安全、正常的运作。

与传统的电子产品一样，为了使LED电子显示屏寿命更长，我们不仅需要注意方法，还需要对显示屏进行维护。随着LED电子显示屏的广泛使用，伴随着使用问题的增多，各种客观和主观因素，导致LED电子显示屏的使用寿命缩短，无法正常显示，黑屏等问题。下面是介绍一些LED和传统电子产品，为了使LED电子显示屏的屏幕寿命更长，在使用过程中不仅需要注意方法，还需要对显示屏进行维护。随着LED电子显示屏的广泛使用，伴随着使用问题的增多，各种客观和主观因素，导致LED电子显示屏的使用寿命缩短，无法正常显示，黑屏等问题。以下是LED电子显示屏使用中的注意事项和维护方法。显示屏使用中应注意的事项及维护方法。

1。主控制计算机的日常维护与维护

计算机通常放在控制室中。为了保证显示程序的稳定性和良好的显示效果，我们应该始终在主控计算机上执行以下维护：

1.1清扫并保持室内环境清洁，定期清除计算机及外围设备上的灰尘，因为灰尘会污染计算机键盘、磁盘、显示器和印刷电路板等重要部件，可能导致重大故障。

1.2电脑在工作时会发出大量的热量。如果散热不好，室内温度过高，容易导致电脑崩溃等故障。长期使用将减少主控制计算机的使用寿命。

1.3如果环境温度较高(如炎热的夏季)，应在控制室内安装风扇，在条件允许的情况下可安装空调设备，温度应保持在10℃~35℃°C，相对湿度应保持在30%至80%。尽量避免计算机在高温、高湿度的环境中工作。

1.4定期检查计算机硬件和外围设备，如显卡、发送卡松、DVI线、RS 232串行线路松动或损坏等。问题应及时消除；

1.5定期对计算机进行消毒，特别是在互联网软件上应安装防病毒软件，应定期升级播放软件，以确保播放软件的版本是最新的。

二。控制部件变更通知单

2.1电脑的电源线和控制部分为零，火不能向后连接。应严格按照原来的位置插入。如果有外接装置，在连接完成后，应对外壳进行电荷测试。

2.2在移动控制设备(例如电脑)时，你应先检查连接线及控制板是否松动，然后才开启电源。

2.3不得随意改变通讯线路、扁线连接的位置和长度。

2.4如果移动后发现短路，跳闸，燃烧线和烟雾等异常，则不应反复测试电源。问题应该及时找到。

三。软件操作使用注意事项

3.1软件备份：win2003、winxp、应用程序、软件安装程序、数据库等。建议使用“一键还原”软件，以便于操作。

3.2熟练掌握安装方法、原始数据恢复和备份。

3.3掌握控制参数的设定，基本数据预置的修改。

3.4熟练使用程序，操作和编辑。

3.5定期检查病毒，删除无关数据。

led电子显示屏的维护方法

判断问题，必须从第一、第二个角度来处理，对明显和严重的问题要先处理，在治疗后再处理小问题。短路应该是最高优先事项。

　　1.电阻检测法

将万用表调整到电阻文件，检测正常电路板某一点对地面的电阻，然后测试同一电路板的同一点与正常电阻值之间是否存在差异。如果不同，则确定问题的范围。

　　2.电压检测法

将万用表调整到电压文件，检测怀疑有问题的电路某一点的接地电压，并比较它是否与正常值相似。否则，确定问题的范围。

　　3.短路检测法

将万用表拨到短路检测档（有的是二极管降压档或电阻档，一般具有报警功能），检测是否有短路现象，发现短路应先排除，以免烧坏其它装置。该方法必须在电路断开时操作，以避免损坏仪表。

　　4.压降检测法

万用表被转移到二极管电压降测试文件中，因为所有的集成电路都是由一些基本的单个元件组成的，但是它们都是小型化的，所以当电流通过其中一个引脚时，会有一个电压下降在针上。..一般来说，同一型号的ic在同一导足上的压降是相似的。根据引脚的压降值，在电路关闭时必须操作。这种方法有一定的局限性。例如，检测到的设备是高电阻的，不能检测到。

　　A.整板不亮

1。检查电源是否连接到信号线。

2、检查测试卡以识别接口，红光闪光灯测试卡不识别，检查灯板与测试卡是同一电源，或灯板接口有信号和短路造成的无法识别的接口。(智能测试卡)

3.检测74HC245是否有短路，245上相应的使能（EN）信号输入和输出引脚焊接或短路到其他线路。注意：主要检查电源和启用（EN）信号。

B.在斜点扫描中，规则的隔行扫描不显示重叠的图像。

1。检查A、B、C、D信号输入端口与245之间是否存在折线或虚拟焊接或短路。主要研究结果如下：1。

2。检测A、B、C、D输出端子与对应于245的138之间的电路是开路还是虚焊或短路。无论是开路还是虚焊，A、B、C、D输出端子与138之间短路。

3、检测A、B、C、D短路信号或接地短路信号。注：主要检测ABCD线路信号。

C.完全照明时，一条或几条线不亮

1。检测138和4953之间的线路是否开路、虚焊或短路。

d.扫描时，两条或多条线（通常为2的倍数，规则）同时发光

1。检测A、B、C、D信号是否短路。

2、检测4953输出是否与其它输出短路.

E.完全点亮时有一个或多个点（不规则）。

1。找出与模块对应的控制脚测量是否与线路短路。

2、更换模组或单灯。

f。有一个或多个列在完全照明时不亮。

1。找到模块上的引脚来控制列，并测试它是否连接到驱动IC(74HC595/TB 62726)输出。

G.有一个单点或单列突出显示，或整条线突出显示且不受控制

1。检查柱是否与电源短路。

2、测试线路和电源是否为短路。

3。更换驱动程序IC。

显示是混乱的，但是输出到下一个板的信号是正常的。

检测245对应于STB锁存器输出是连接到驱动器IC的锁存端子还是信号短路到其他线路。

一、显示混乱，输出异常

1。检测时钟CLK是否锁定STB信号。

2。检测245的时钟CLK是否有输入和输出。

3、检测时钟信号是否短路到另一条线路.注：主检测时钟和锁存信号。

　　J.显示缺色

1.检测245颜色的数据端是否有输入或输出。

2。检测颜色数据信号是否对其他线路短路。

3、检测驱动程序的颜色ic之间的数据断口或短路水平，进行虚拟焊接。注意：用电压检测方法检测数据端口的电压是否与正常电压不同，并确定故障区域，比较容易找出问题所在。

　　K.输出有问题

1。检测从输出接口到信号输出IC的线路是连接还是短路。

2、检测输出端口的时钟锁存信号是否正常。

3.检查最后一个驱动器IC之间的级联输出数据端口是否连接到输出接口的数据端口或是否短路。

4。输出信号是否相互短路或对地短路。

5、检查输出对齐情况良好。

　　整屏故障：

a。整个屏幕未亮起(黑屏)

1、检测电源是否接通。

2.检查通信线路是否已连接，以及是否有任何错误。 （同步屏幕）

三。同步屏检测发送卡和接收卡的通信绿灯是否闪烁。

4、电脑显示器是否受保护，或显示区域为黑色或纯蓝色。(同步屏幕)

b。整个单元板不亮(黑屏)

1。检查是否连接了正常单元板和异常单元板之间的线路连接，或者芯片245是否正常。

2.几个连续板的纵向不亮。检查此色谱柱的电源是否正常。

c.电池板不亮

1。检查线脚是否连接到4953输出脚。

2。检查138是否正常。

3、检查4953是热的还是燃烧的。

4.检查4953是否具有高水平。

5。检查控制脚138和4953是否连接。

　　D.单元板不亮

1、检查595是否正常。

2。检查上模块和下模块的相应脚是否已连接。

3、检查模块脚的595输出引脚是否正常。

　　E.单元板缺色

1.检查245R.G数据是否有输出。

2。检查正常595输出脚是否与异常595输入脚连接。

以上是一些简单的方法来修复和维护的led大屏，小编辑想与你分享。lead在使用过程中出现故障是很常见的，但这并不重要。主要有上述方法。我们可以处理一些常见的问题。
